测量冷凝器空气泄漏

高空气泄漏会增加蒸汽轮机的背压，导致相同热量输入时输出功率减少。更隐蔽的损失是空气泄漏量不足以明显降低功率输出：但仍可能足够大，使溶解氧水平上升到必须使用化学品控制锅炉水中氧气浓度的程度。阻止盗窃的第一步是证明它正在发生。
如果你使用的是纳什冷凝器排气真空套装，有一种简单的方法可以测量冷凝器上的空气泄漏。我们所有的冷凝器排气器套装都配备了辅助这一过程的工具——转子计。

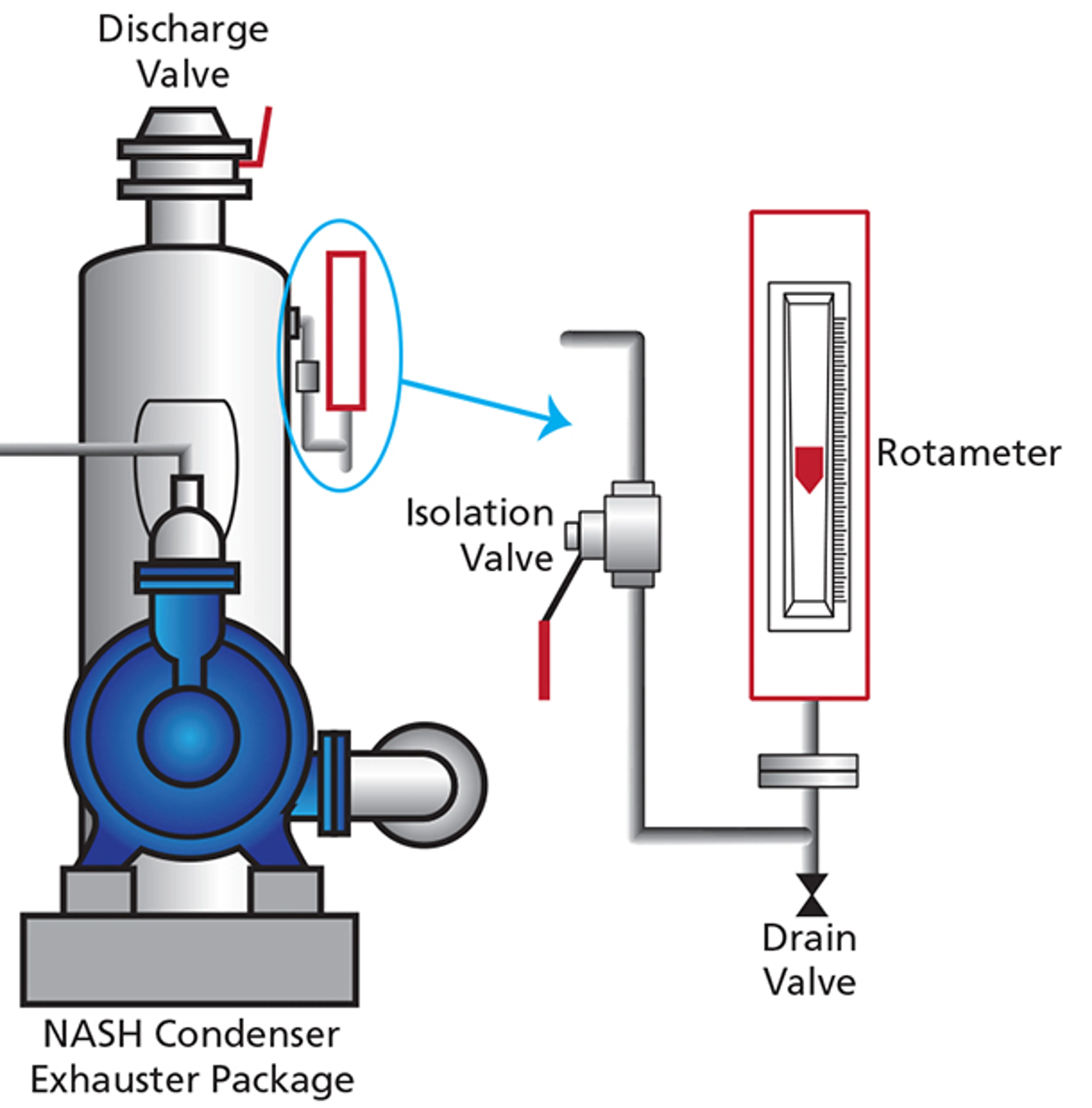

转子计是一种可变面积的流量计。Nash将其安装在排放分离器上，并在设备上游设有隔离阀。如果转子表被降低到分离器连接处以下以便阅读，可能还会有排水阀。分离器顶部有一个手动排气阀。这些物品都能在图中看到。正常运行时，隔离阀通常会关闭。
当你准备测量空气表时，冷凝器排气器在线运行，打开隔离阀让空气流向转子表（如果有排水阀则关闭）。接着，用手柄手动关闭分离器顶部的排气阀。这会迫使所有空气通过转子计。转子表内部有一个小部件，称为浮子，会被空气的力量向上推。
观察并记录浮子边缘的读数，利用转子表上的条纹和数字来确定你的SCFM（标准立方英尺每分钟）。你甚至可以考虑用胶带或扎带标记读数，方便与未来的检测结果进行比较。这个读数是冷凝器中被去除的漏气量。如果浮子在弹跳，稍微关闭隔离阀，直到它稳定下来。
理想情况下，空气泄漏应尽量低（浮子应保持在转子表底部附近）。《蒸汽表面冷凝器HEI标准》根据冷凝器尺寸推荐费率，约为冷凝器排气器额定容量的四分之一。例如，在10 SCFM冷凝器排气中，空气泄漏应保持在2.5 SCFM以下。另一个经验法则是每100兆瓦发电量1个SCFM。
如果空气泄漏量非常高，则表示系统漏气过多。在规划下一次系统停机时，利用这些信息，计划检查和修复系统内的管道、裂缝等，以尽量降低涡轮的背压。
我建议每月进行一次简单的检查，并记录并记录。水位不应有太大变化，但如果泄漏量比上个月翻倍，你会发现系统发生了重大变化，需要进一步检查。
测量完漏气后，确保分离器顶部的手动排气阀恢复到打开位置。阀门上有一个弹簧，松开后应该能打开阀门，但偶尔弹簧会疲劳，可能需要用手柄打开。你还需要关闭转子表管道上的隔离阀，如果有排水阀的话，也要打开。
